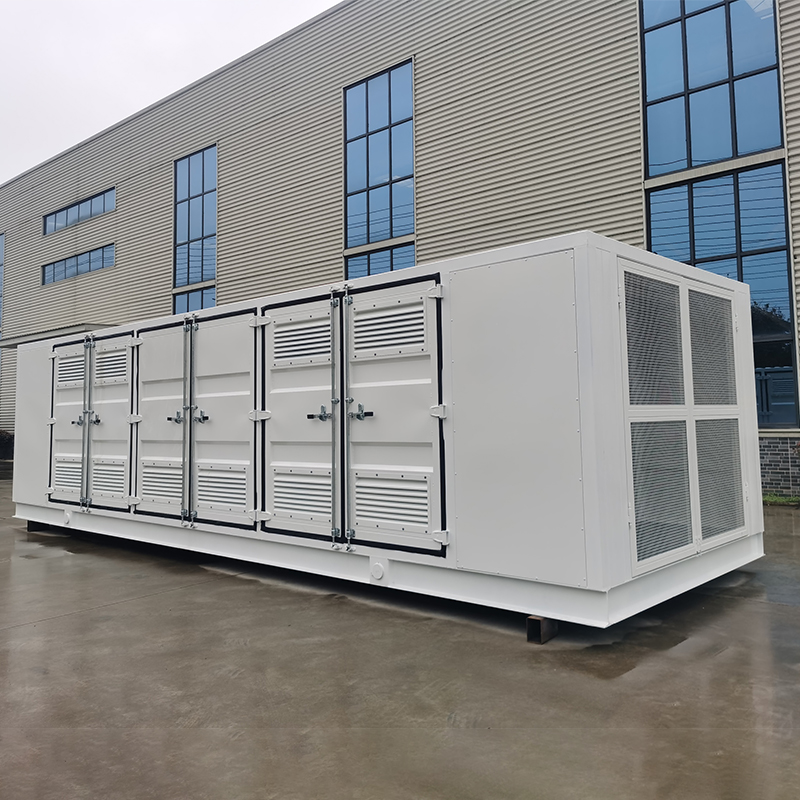

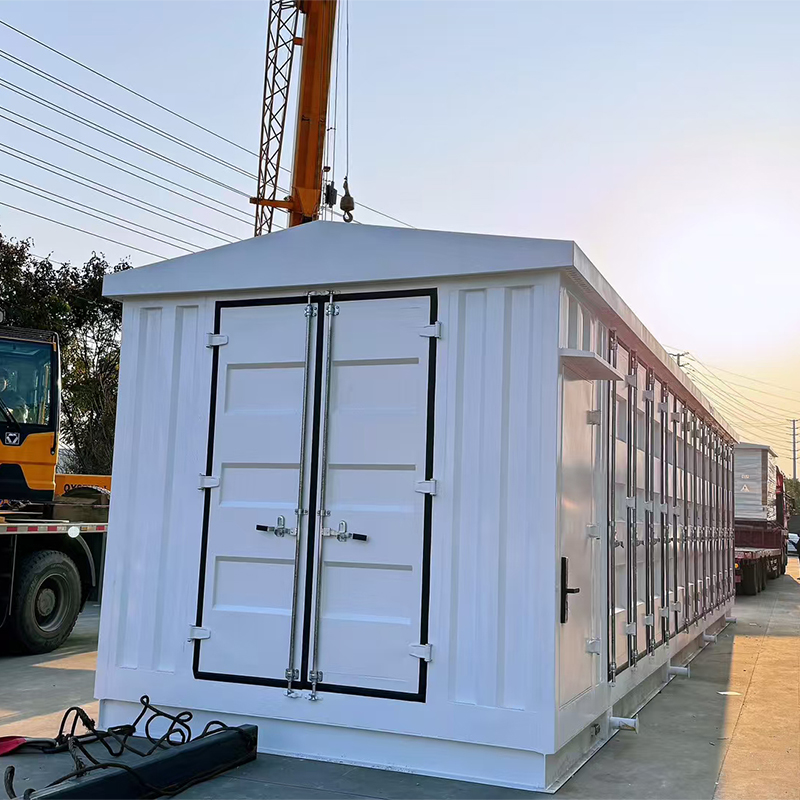

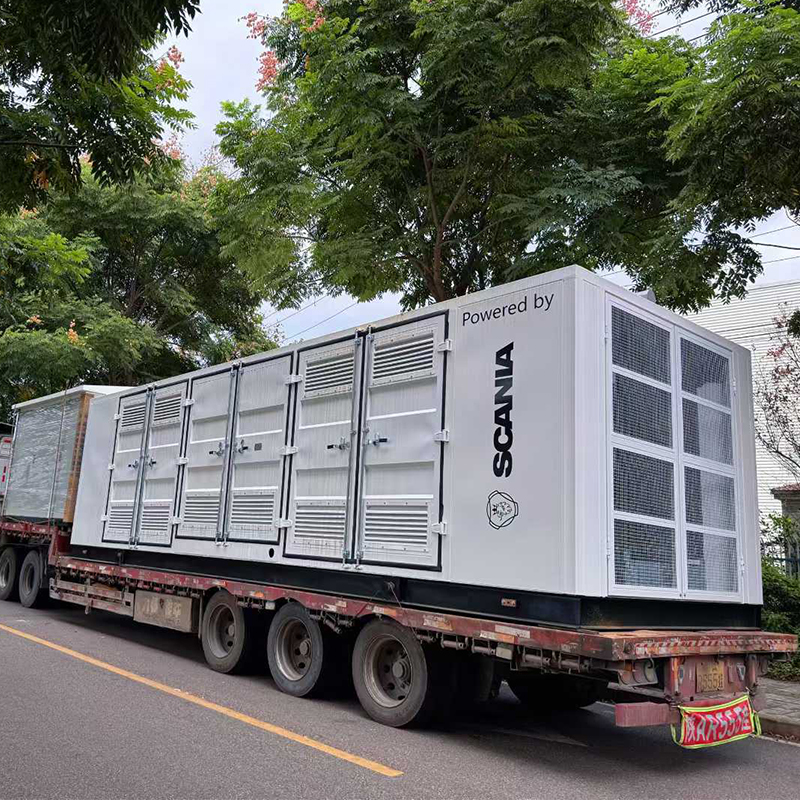

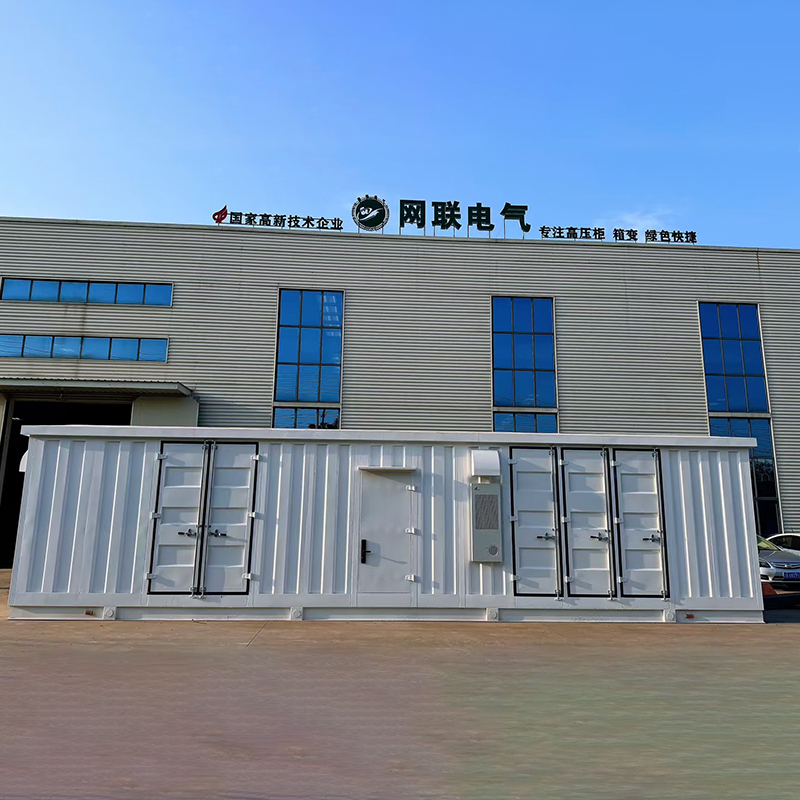

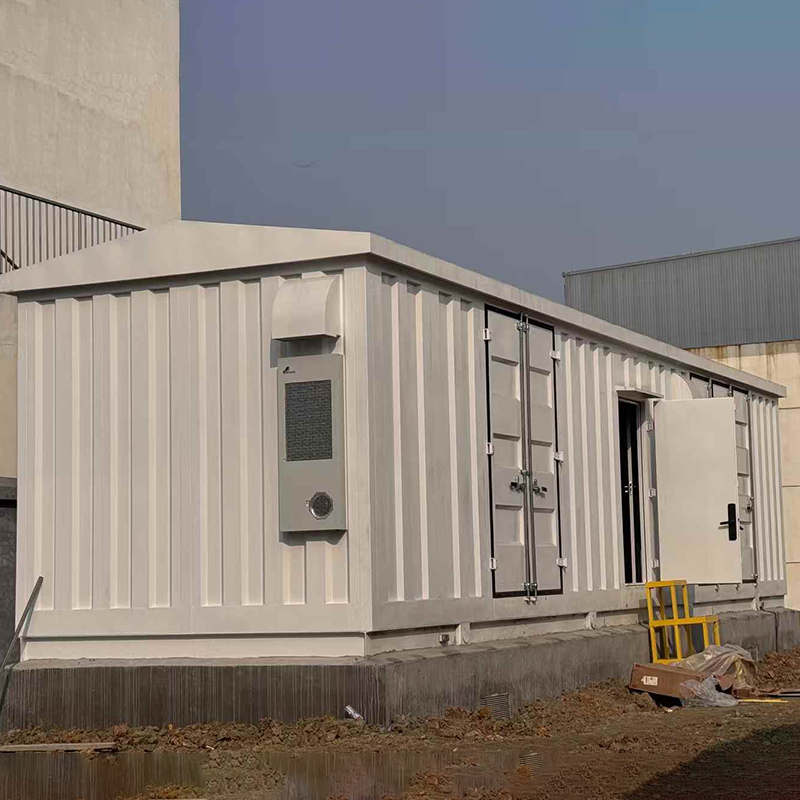

Интеллектуальная подстанция контейнерного типа
Блочно-модульная интеллектуальная трансформаторная подстанция представляет собой инновационное комплектное распределительное устройство, в котором высоковольтное коммутационное оборудование, силовой трансформатор, низковольтное распределительное устройство, системы релейной защиты и управления, а также вспомогательное оборудование глубоко интегрированы в стандартизированный блочно-модульный корпус.
Описание
маркер
Описание продукта:
Блочно-модульная интеллектуальная трансформаторная подстанция представляет собой инновационное комплектное распределительное устройство, в котором высоковольтное коммутационное оборудование, силовой трансформатор, низковольтное распределительное устройство, системы релейной защиты и управления, а также вспомогательное оборудование глубоко интегрированы в стандартизированный блочно-модульный корпус. Изделие выполнено по современной технологии заводского изготовления с последующей сборкой на месте. Всё оборудование монтируется, подключается и комплексно испытывается на заводе; подстанция целиком транспортируется к месту установки, где требуется только её установка и подключение внешних кабелей для немедленного ввода в эксплуатацию.
Область применения:
Широко применяется на повышающих подстанциях новой энергетики, распределительных центрах промышленных парков, центрах обработки данных, при реконструкции городских электрических сетей, на крупных промышленных и горнодобывающих предприятиях, а также в зарубежных проектах.
Описание конструкции:

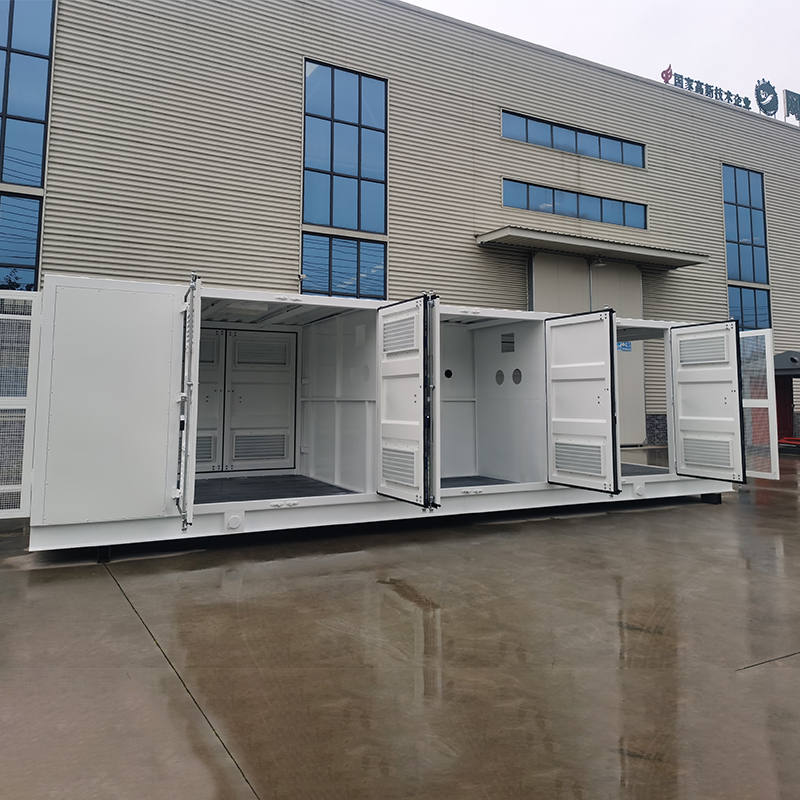

Блочно-модульная компоновка: всё оборудование подстанции выполнено по принципу модульного проектирования, позволяющего гибко комбинировать различные функциональные блоки.
Заводское изготовление: корпус подстанции, первичное и вторичное оборудование полностью интегрируются и настраиваются на заводе, что гарантирует стабильную работу с момента выпуска с завода.
Принцип подключи и работай: подстанция проходит полную настройку и испытания на заводе, после доставки на объект готова к эксплуатации сразу после подключения.
Быстрое строительство подстанции: модульное решение упрощает процесс строительства и сокращает сроки ввода в эксплуатацию.
Характеристики продукта:
Полностью герметичная конструкция: корпус подстанции выполнен со сплошными сварными швами, что обеспечивает эффективную защиту от пыли, дождя и влаги.
Работоспособность в экстремальных климатических условиях: стабильная работа в диапазоне температур от минус 35 °C до плюс 45 °C; адаптация к условиям крайнего холода, высоких температур, повышенной влажности и высокогорья до 5500 метров включительно.
Сейсмостойкость: соответствует требованиям 9-балльной интенсивности землетрясения; прошла строгие испытания на сейсмостойкость.
Антикоррозийная защита и атмосферостойкость: корпус выполнен из атмосферостойкой стали с многослойным покрытием, обеспечивающим длительный срок службы.
Основные параметры:
| Параметр | Значение | Примечание |
| Диапазон температур окружающей среды | минус 35 °C ... плюс 45 °C | Адаптация к условиям крайнего холода и высоких температур |
| Относительная влажность | ≤ 95 % | Применимость для условий повышенной влажности |
| Высота над уровнем моря | ≤ 4000 м стандарт, до 5500 м на заказ | Индивидуальное решение для высокогорья |
| Сейсмостойкость | 9 баллов | Соответствие нормам GB 50260 |
| Расчётное ускорение землетрясения | 0,2 g / VIII степень | Согласно нормативным требованиям |
| Уклон кровли | ≥ 5 % | Предотвращение скопления воды и снега |
