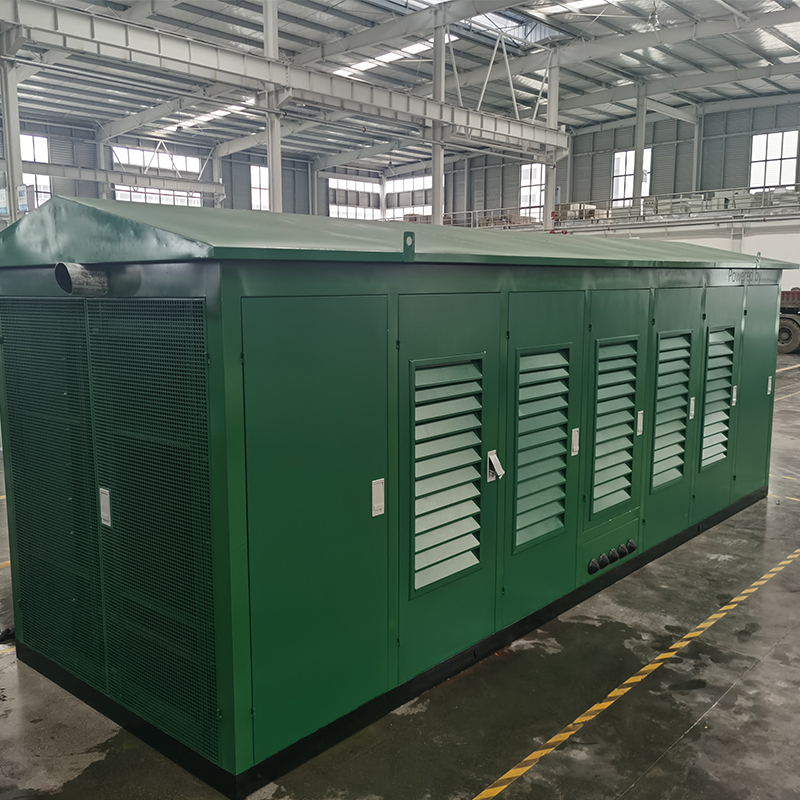

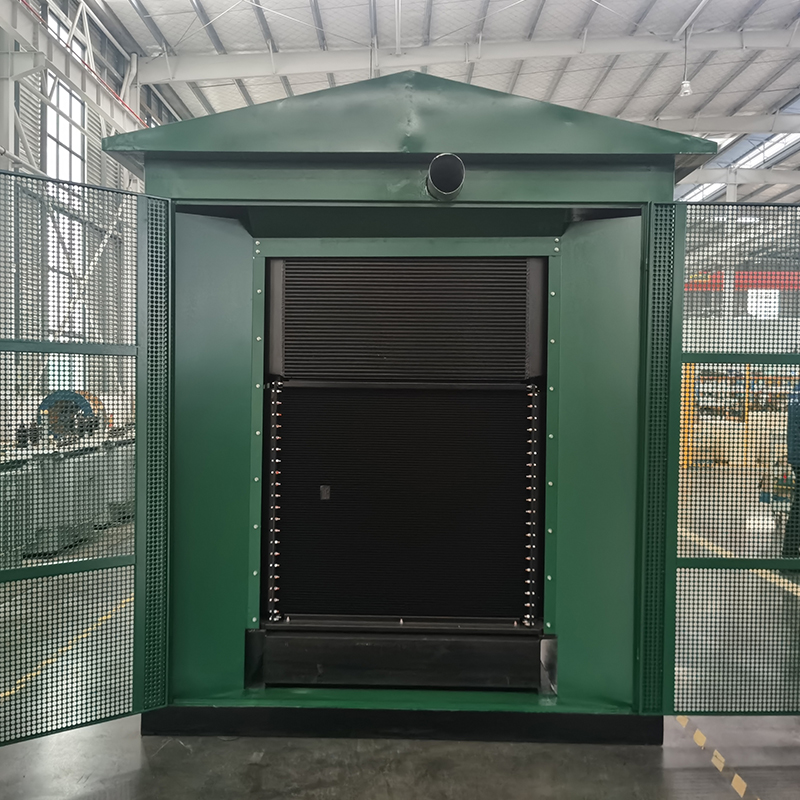

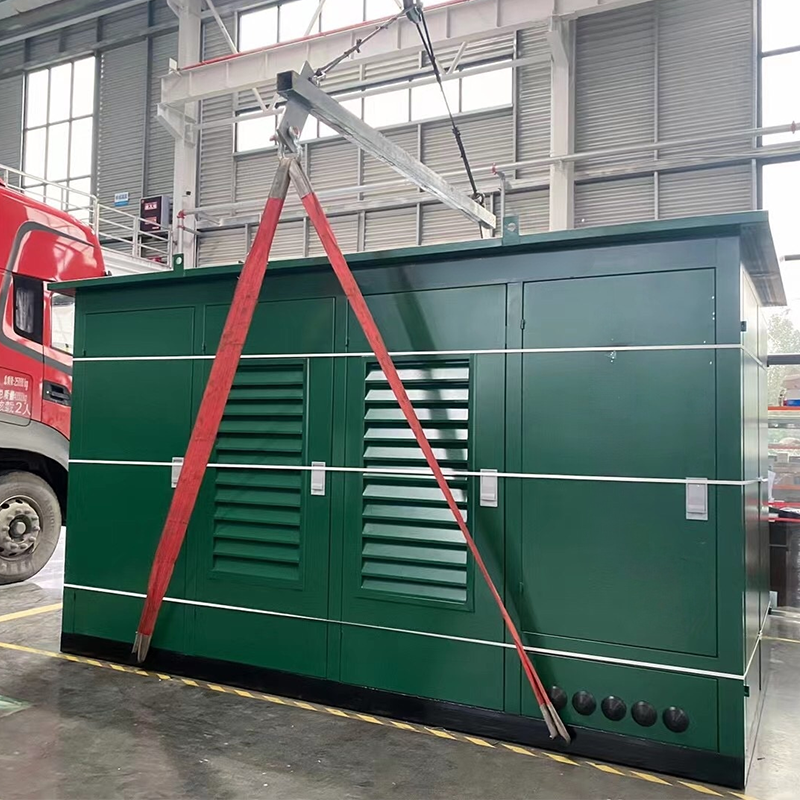

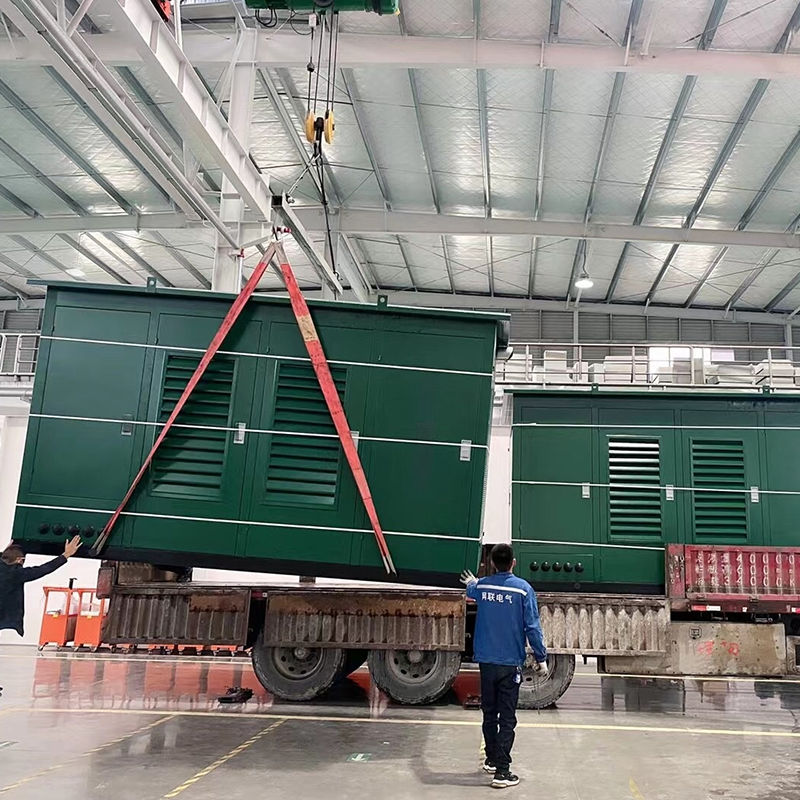

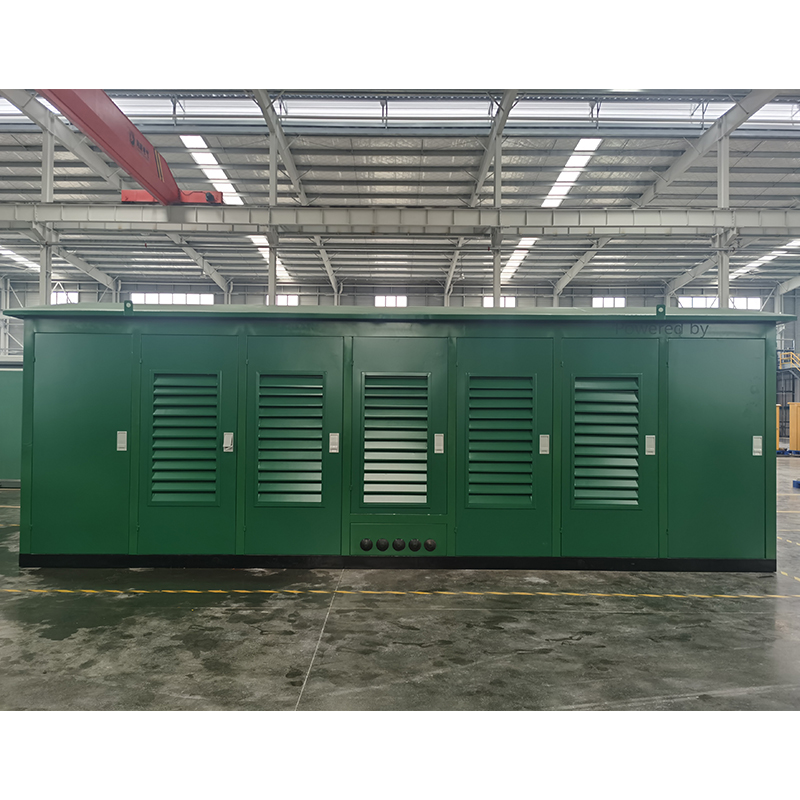

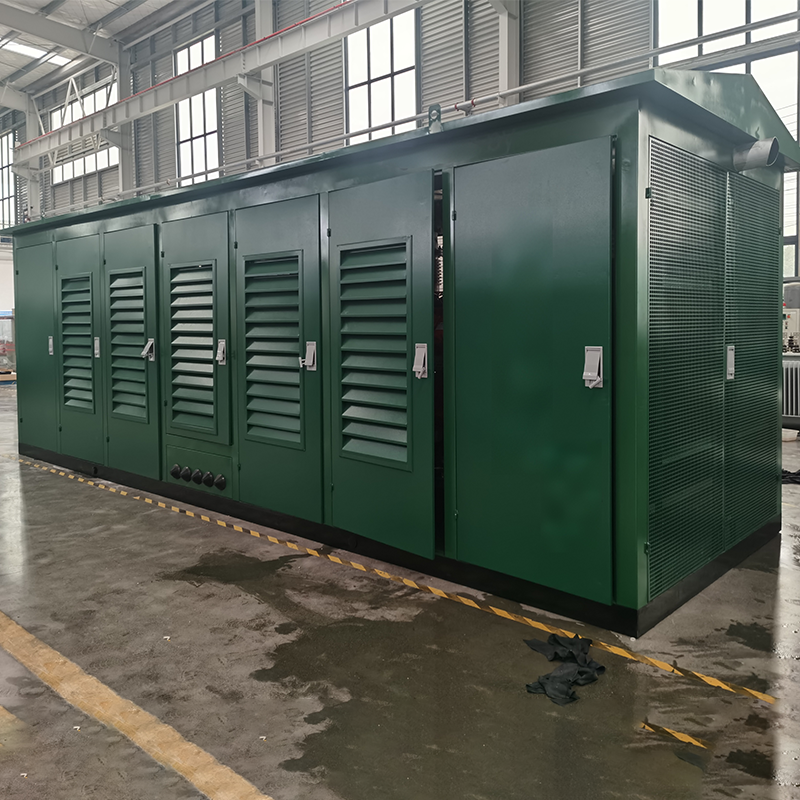

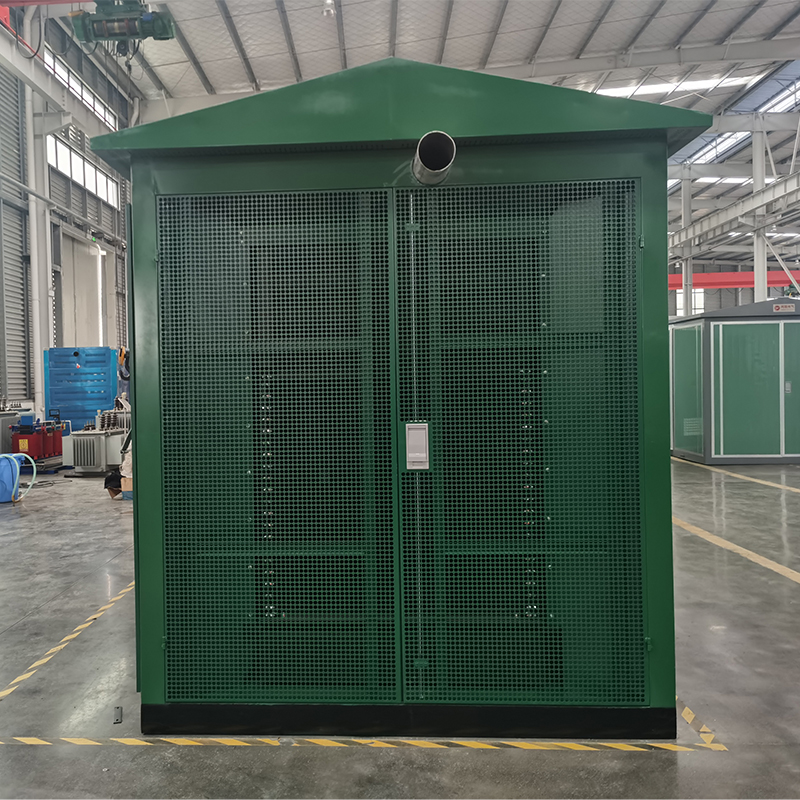

КТП в блочном исполнении европейского типа (дизель-генераторная установка)
КТП в блочном исполнении европейского типа серии YB представляет собой профессиональное комплектное распределительное устройство, разработанное для сценариев применения, связанных с повышением напряжения на выходе генераторной установки. Данное изделие объединяет повышающий трансформатор, высоковольтное комплектное распределительное устройство, низковольтное комплектное распределительное устройство и вспомогательное оборудование в компактный корпус контейнерного типа, специально предназначенный для повышения низкого напряжения, вырабатываемого генераторной установкой, до уровня среднего или высокого напряжения электрической сети.
Описание
маркер
Описание продукта:
КТП в блочном исполнении европейского типа серии YB представляет собой профессиональное комплектное распределительное устройство, разработанное для сценариев применения, связанных с повышением напряжения на выходе генераторной установки. Данное изделие объединяет повышающий трансформатор, высоковольтное комплектное распределительное устройство, низковольтное комплектное распределительное устройство и вспомогательное оборудование в компактный корпус контейнерного типа, специально предназначенный для повышения низкого напряжения, вырабатываемого генераторной установкой, до уровня среднего или высокого напряжения электрической сети.
Типовые области применения: ветряные электростанции, фотоэлектрические станции, дизельные и газовые электростанции, а также другие проекты новой энергетики и распределённой генерации.
Специализированная конструкция для генераторных установок:
Номинальное напряжение на низкой стороне: 0,69 кВ (690 В), адаптировано к выходному напряжению основных типов ветряных и дизельных генераторных установок.
Номинальное напряжение на высокой стороне: 10 кВ, 35 кВ, удовлетворяет требованиям различных классов напряжения для подключения к сети.
Диапазон мощностей: 50 кВА ~ 5000 кВА, охватывает проекты от малой распределённой до крупной централизованной генерации.
Особенности продукта:
Конструкция рамы: сварная конструкция из профильной стали, высокая механическая прочность, превосходная атмосферостойкость.
Антикоррозионные свойства: высокая антикоррозионная способность, материал и цвет внешней отделки могут быть изготовлены по индивидуальному заказу, адаптация к различным суровым условиям, включая прибрежные и высокогорные районы.
Степень защиты: корпус пылезащищённого, дождезащищённого и коррозионностойкого исполнения.
Внутренняя компоновка: включает компоновку в форме трёх параллельных отсеков с двумя продольными проходами и компоновку в форме трёх симметрично расположенных блоков; возможны варианты коридорного и бескоридорного исполнения, что позволяет удовлетворить различные требования к пространству для эксплуатации и технического обслуживания.
Основные параметры:
Номинальное напряжение: 6 кВ, 10 кВ, 35 кВ
Номинальный ток: 630 А, 1250 А, 2500 А
Номинальный ток отключения при коротком замыкании: 20 кА, 25 кА, 31,5 кА
Номинальная частота: 50 Гц
Диапазон мощностей: 50 кВА ~ 2500 кВА
