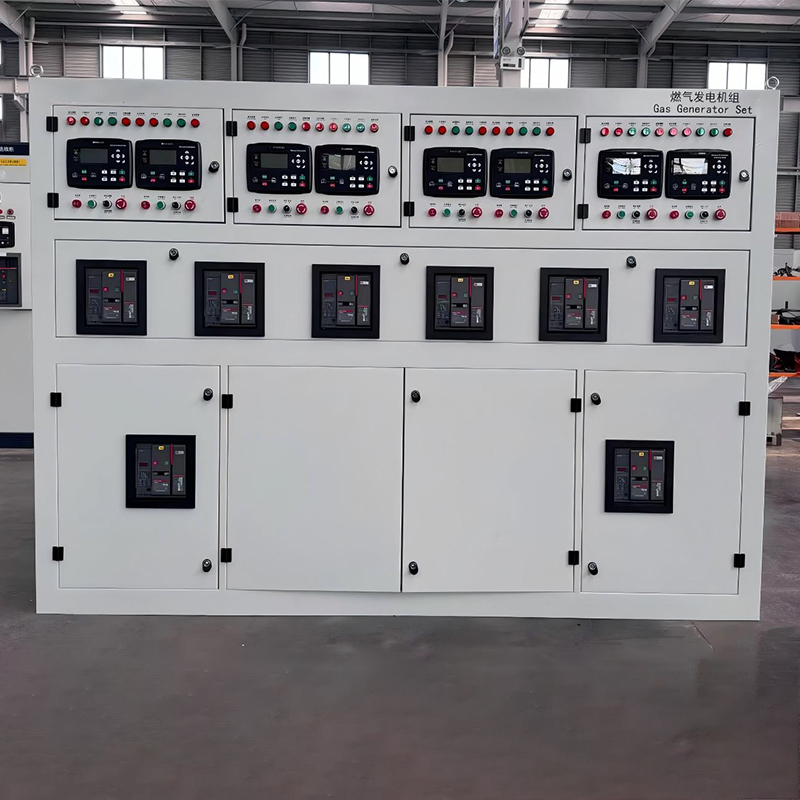

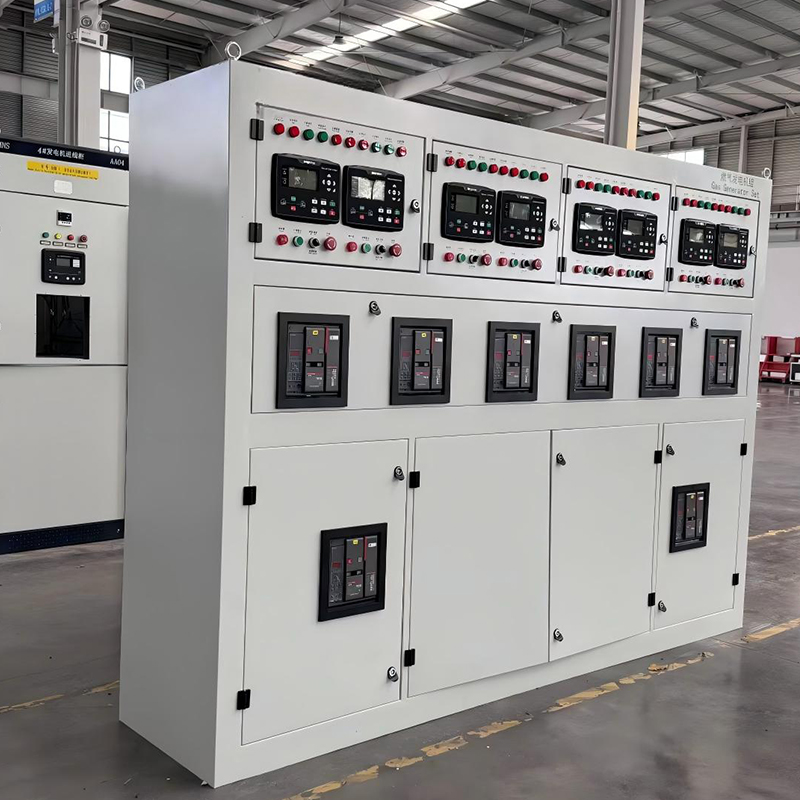

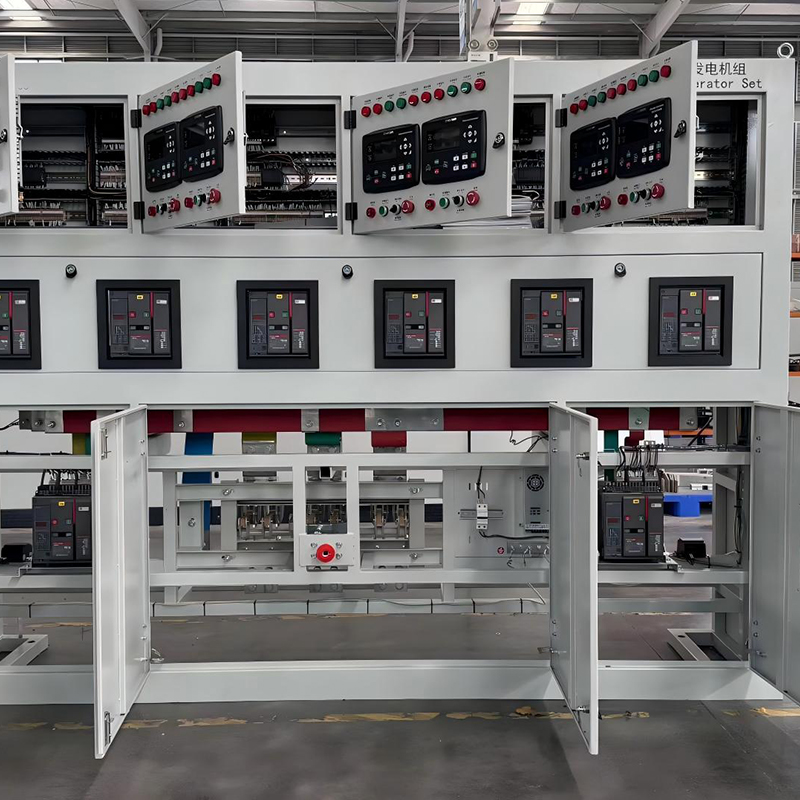

Шкаф управления
«Шкаф управления» является довольно широким термином и в области низковольтного электрооборудования обычно обозначает комплектное устройство, основной функцией которого является управление (в отличие от «распределительного шкафа», основной функцией которого является распределение электроэнергии). Он главным образом используется для пуска, остановки, регулирования скорости, защиты и логического управления такими нагрузками, как электродвигатели, насосы, вентиляторы и другое оборудование.
Описание
маркер
Описание продукта:
«Шкаф управления» является довольно широким термином и в области низковольтного электрооборудования обычно обозначает комплектное устройство, основной функцией которого является управление (в отличие от «распределительного шкафа», основной функцией которого является распределение электроэнергии). Он главным образом используется для пуска, остановки, регулирования скорости, защиты и логического управления такими нагрузками, как электродвигатели, насосы, вентиляторы и другое оборудование.
Типовые области применения шкафа управления
Промышленное производство: управление электродвигателями производственных линий в металлургии, горнодобывающей, нефтехимической промышленности, машиностроении.
Строительные объекты: управление пожарными насосами, спринклерными насосами, насосами хозяйственно-питьевого водоснабжения, вентиляторами дымоудаления в высотных зданиях.
Муниципальная и экологическая инфраструктура: управление насосами и аэраторами на станциях очистки сточных вод, поддержание постоянного давления водоснабжения на водопроводных станциях.
Коммерческие объекты: управление системами циркуляции кондиционирования и вентиляции в торговых центрах и больницах.
Классификация по применению и функциям:
1.Универсальный силовой шкаф управления (например, серия XL-21)
XL-21 является наиболее широко применяемой в настоящее время на рынке моделью силового шкафа управления, в основном используется для управления электродвигателями и силового распределения.
Ключевые особенности:
Широкий функционал: поддержка различных способов пуска, включая прямой пуск, пуск переключением со звезды на треугольник, пуск через автотрансформатор, плавный пуск, частотный пуск и другие.
Управление электродвигателями: управление электродвигателями в диапазоне мощностей 0,18–280 кВт, возможна реализация схем «один управляет одним» до «один управляет четырьмя», автоматическое переключение основного и резервного насосов.
Защитные функции: обладает защитой от перегрузки, короткого замыкания, обрыва фазы.

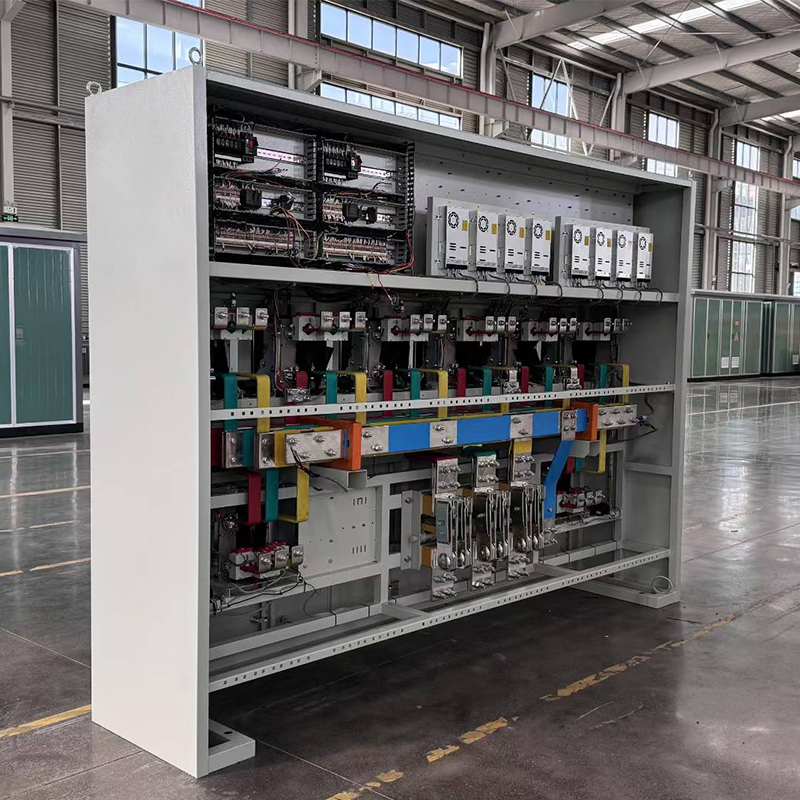

Особенности конструкции: корпус шкафа сварен из листовой холоднокатаной стали толщиной не менее 1,5 мм, одностороннее обслуживание, возможность установки вплотную к стене, ввод и вывод кабелей — снизу вниз и снизу вверх.
Типовое применение: хозяйственно-питьевое водоснабжение, пожарное пожаротушение, циркуляция кондиционирования, отвод сточных вод, управление промышленными н
