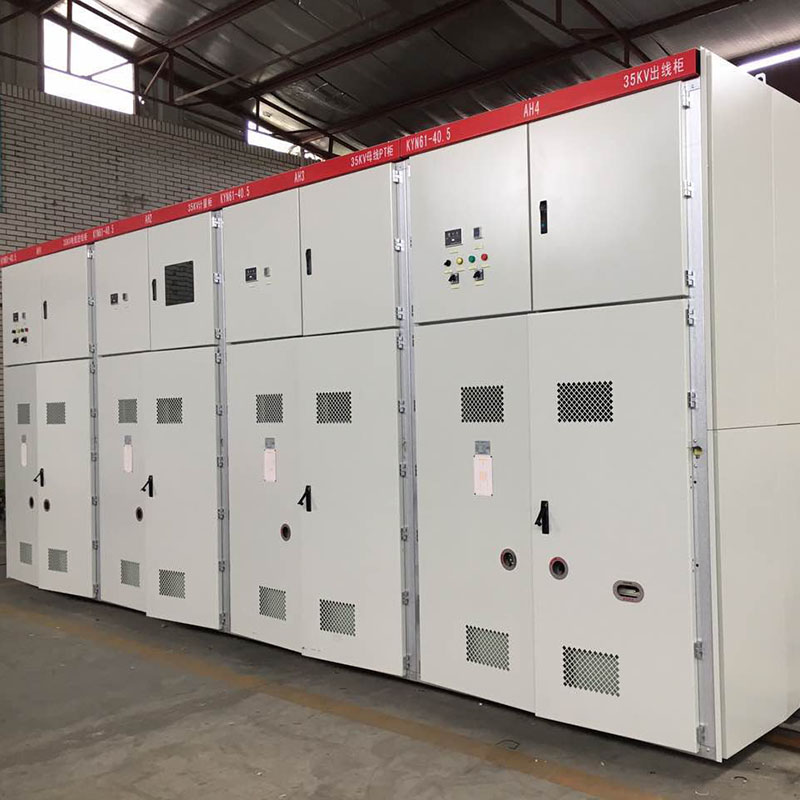

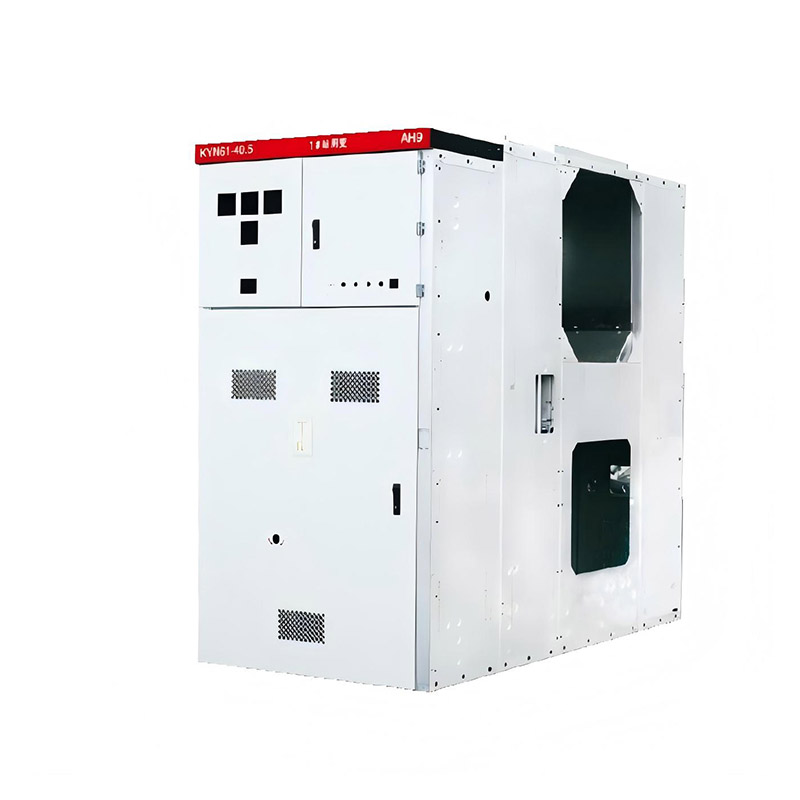

Выкатной КРУ KYN61-40,5
Выкатной КРУ типа KYN61-40,5, полное наименование — металлокомплектное выкатное распределительное устройство переменного тока в металлической оболочке. Является основным оборудованием в системах распределения электроэнергии класса напряжения 40,5 кВ (система 35 кВ). Данное устройство предназначено для трёхфазных электрических систем переменного тока частотой 50 Гц с номинальным напряжением 40,5 кВ.
Описание
маркер
Описание продукта:
Выкатной КРУ типа KYN61-40,5, полное наименование — металлокомплектное выкатное распределительное устройство переменного тока в металлической оболочке. Является основным оборудованием в системах распределения электроэнергии класса напряжения 40,5 кВ (система 35 кВ). Данное устройство предназначено для трёхфазных электрических систем переменного тока частотой 50 Гц с номинальным напряжением 40,5 кВ. Шкаф выполнен по схеме с напольным выкатным элементом и отличается высокой точностью сопряжения, удобством вкатывания и выкатывания выкатного элемента, а также высокой взаимозаменяемостью.
Область применения:
Широко применяется в распределительных помещениях электростанций, подстанций, а также промышленных и горнодобывающих предприятий для приёма и распределения электроэнергии, выполняет функции управления, защиты и мониторинга.
Расшифровка обозначения модели:
Обозначение модели KYN61-40,5 соответствует единым отраслевым нормам наименования. Значение букв и цифр приведено ниже:
| Обозначение | Значение |
| K | Металлокомплектное исполнение (металлическая бронированная конструкция) |
| Y | Выкатной тип (выдвижная конструкция) |
| N | Внутренней установки |
| 61 | Порядковый номер разработки |
| 40,5 | Номинальное напряжение (40,5 кВ) |
Особенности продукта:
1. Выкатная / напольная конструкция:
Ключевой особенностью данного изделия является напольная конструкция выкатного элемента с силовым выключателем, высокая точность сопряжения выкатного элемента и корпуса шкафа -1:
| Особенности конструкции | Описание |
| Положение выкатного элемента | Выкатной элемент имеет рабочее положение и отключённое/испытательное положение, каждое положение оснащено устройством фиксации и индикации. |
| Вкатывающий механизм | Применяется вкатывающий механизм с ходовым винтом и гайкой в сочетании с обгонной муфтой, что обеспечивает лёгкое перемещение выкатного элемента. |
| Функция самоблокировки | Благодаря самоторможению пары ходовой винт-гайка выкатной элемент надёжно фиксируется в рабочем положении, предотвращая самопроизвольное смещение под действием электродинамических сил. |
| Защита от перекатывания | Обгонная муфта автоматически отсоединяет рабочий вал от вала ходового винта при достижении выкатным элементом крайних положений, переходя в режим холостого хода, что предотвращает повреждение механизма вследствие ошибочных действий. |
| Взаимозаменяемость | Выкатные элементы одного типоразмера свободно взаимозаменяемы, выкатные элементы разных типоразмеров защищены от ошибочной установки с помощью механической кодировки. |
