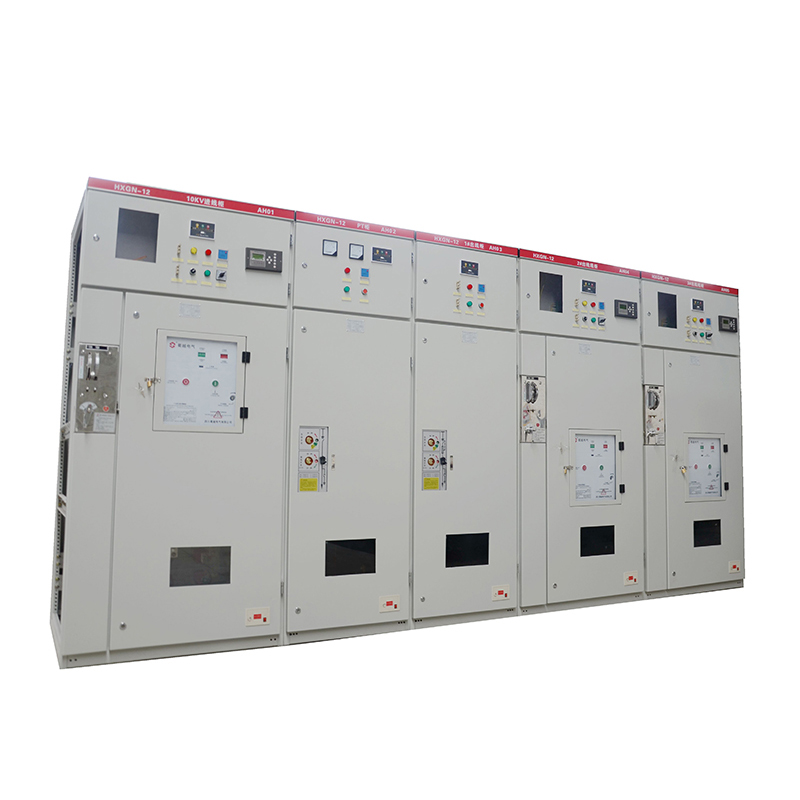

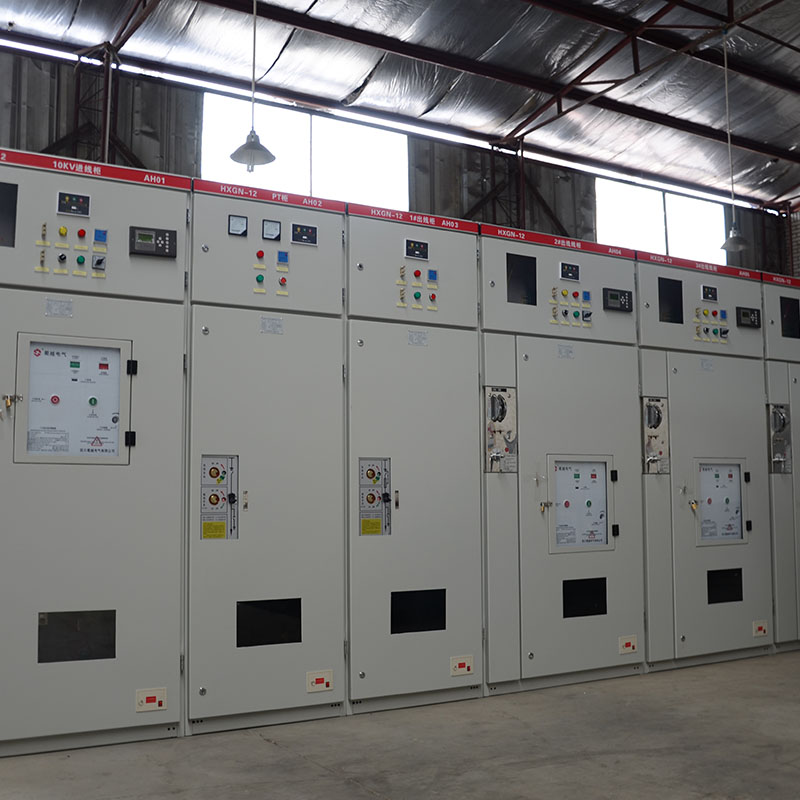

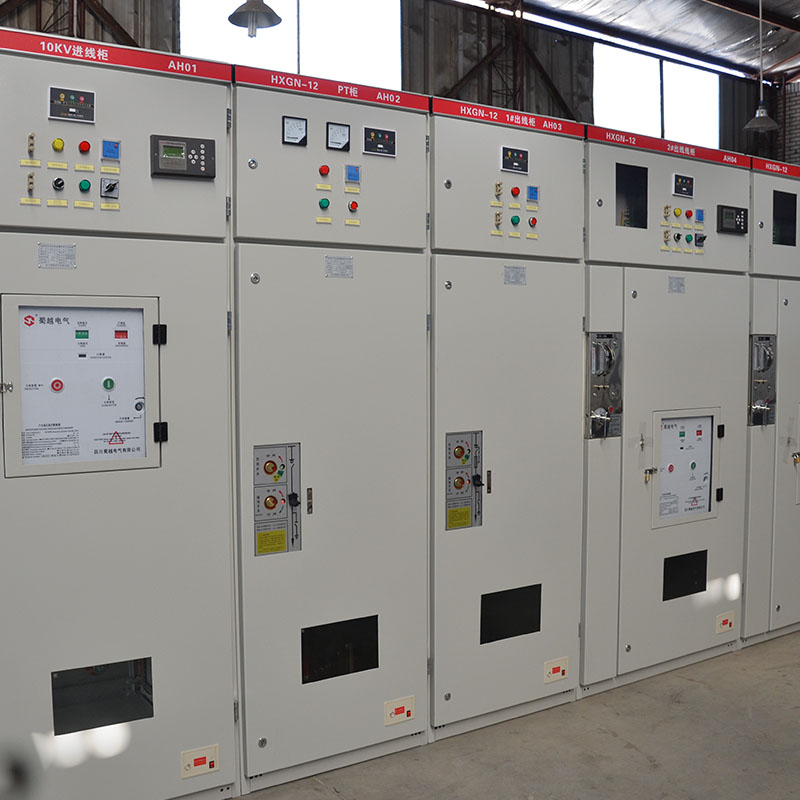

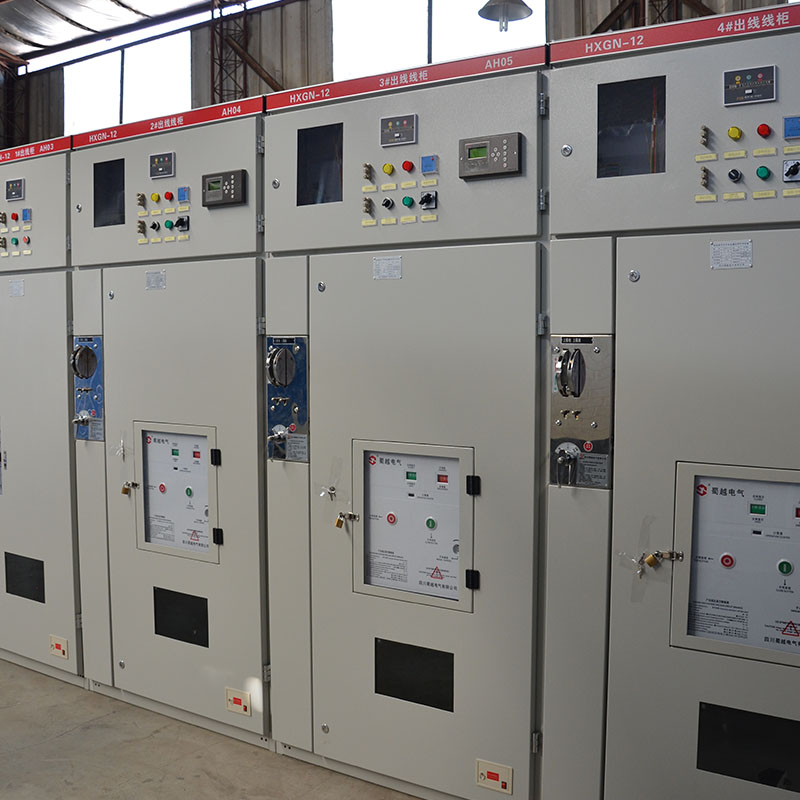

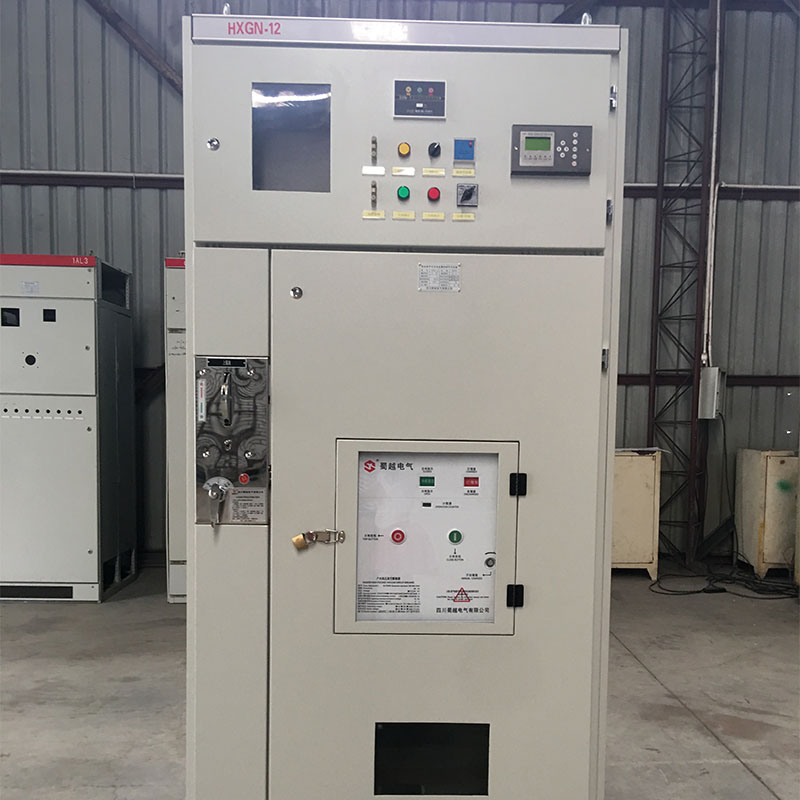

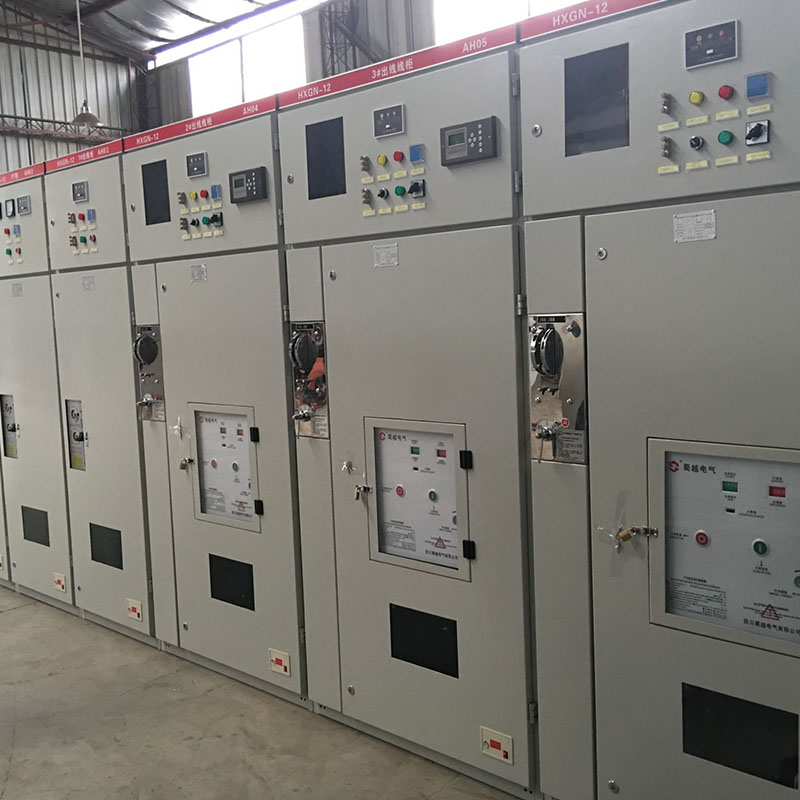

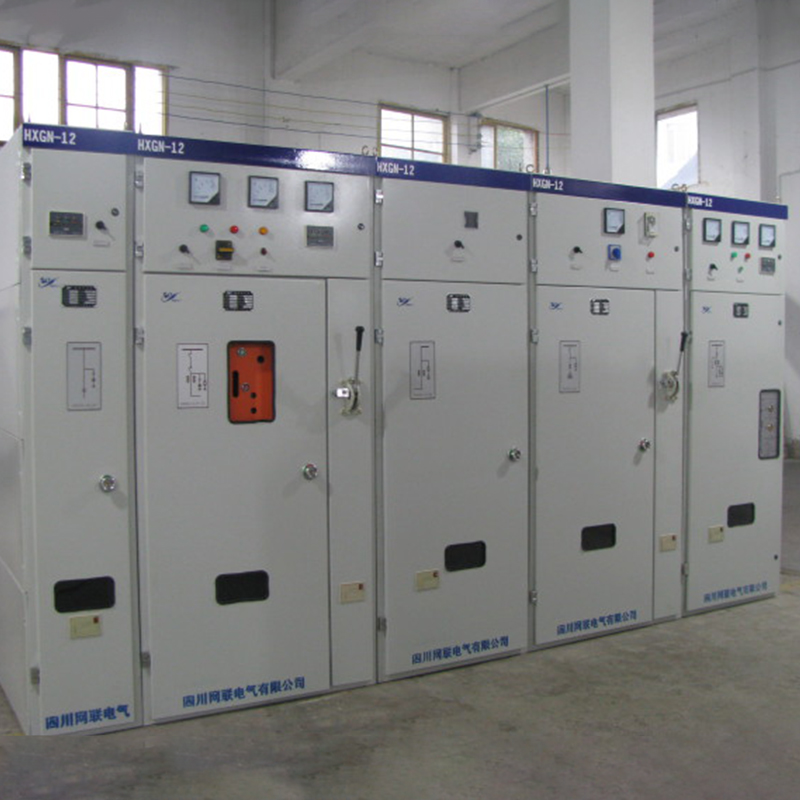

Кольцевой распределительный шкаф HXGN-12
Кольцевой распределительный шкаф серии HXGN (комплектное распределительное устройство в металлической оболочке переменного тока фиксированного типа) представляет собой комплект высоковольтного распределительного оборудования, предназначенного для кольцевых схем электроснабжения. Высоковольтное коммутационное оборудование размещено в металлическом закрытом расширяемом корпусе и используется в качестве блока кольцевой сети или оконечного устройства, выполняя функции распределения, управления и защиты электрооборудования.
Описание
маркер
Описание продукта:
Кольцевой распределительный шкаф серии HXGN (комплектное распределительное устройство в металлической оболочке переменного тока фиксированного типа) представляет собой комплект высоковольтного распределительного оборудования, предназначенного для кольцевых схем электроснабжения. Высоковольтное коммутационное оборудование размещено в металлическом закрытом расширяемом корпусе и используется в качестве блока кольцевой сети или оконечного устройства, выполняя функции распределения, управления и защиты электрооборудования.
Область применения:
Широко применяется при реконструкции городских электрических сетей, в жилых кварталах, коммерческих центрах, промышленных парках, на промышленных и горнодобывающих предприятиях, в аэропортах и метро, на ветряных электростанциях, фотоэлектрических станциях, а также для временного электроснабжения строительных площадок и в других сценариях.
Расшифровка обозначения модели:
| Обозначение | Значение |
| H | Кольцевая сеть (кольцевое электроснабжение) |
| X | Ящичного типа (корпусная конструкция) |
| G | Фиксированный тип (стационарная установка) |
| N | Внутренней установки |
Описание продукта:
Кольцевые распределительные шкафы серии HXGN в зависимости от типа изоляции главного выключателя подразделяются на следующие три основные категории:
1.Кольцевой распределительный шкаф с элегазовой изоляцией SF6
| Характеристика | Описание |
| Изоляционная среда | Элегаз (SF6) |
| Особенности конструкции | Главный выключатель — элегазовый выключатель нагрузки, изоляция шкафа в целом — воздушная |
| Преимущества | Превосходные изоляционные свойства, компактная конструкция, не подвержен влиянию окружающей среды |
| Применимые условия | Повышенная влажность, загрязнённая среда, конденсация и другие суровые условия |
| Типовое изделие | HXGN-12 |

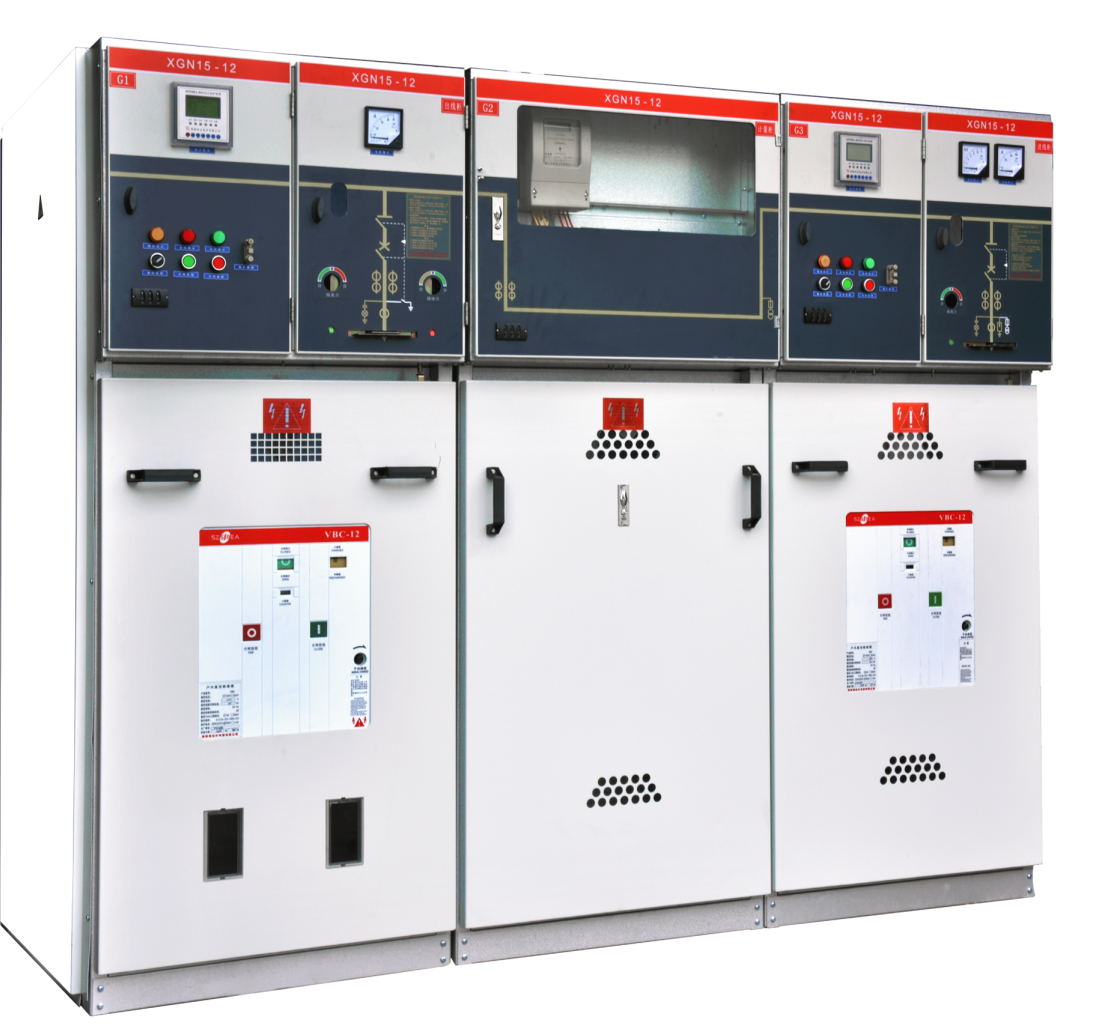

2.Вакуумный кольцевой распределительный шкаф
| Характеристика | Описание |
| Изоляционная среда | Вакуумное дугогашение + воздушная изоляция |
| Особенности конструкции | Оснащён вакуумным выключателем нагрузки или вакуумным силовым выключателем |
| Преимущества | Безмасляное исполнение, не требует обслуживания, подходит для частых коммутаций |
| Применимые условия | Обычные внутренние помещения, объекты без специальных экологических требований |
| Типовое изделие | HXGN15A-12 (F·R) |
