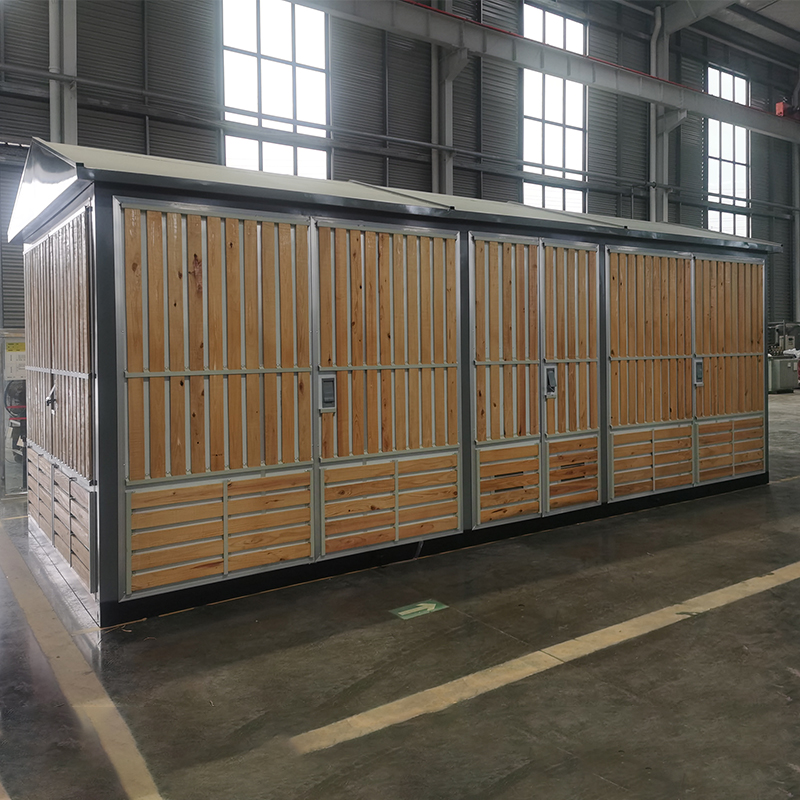

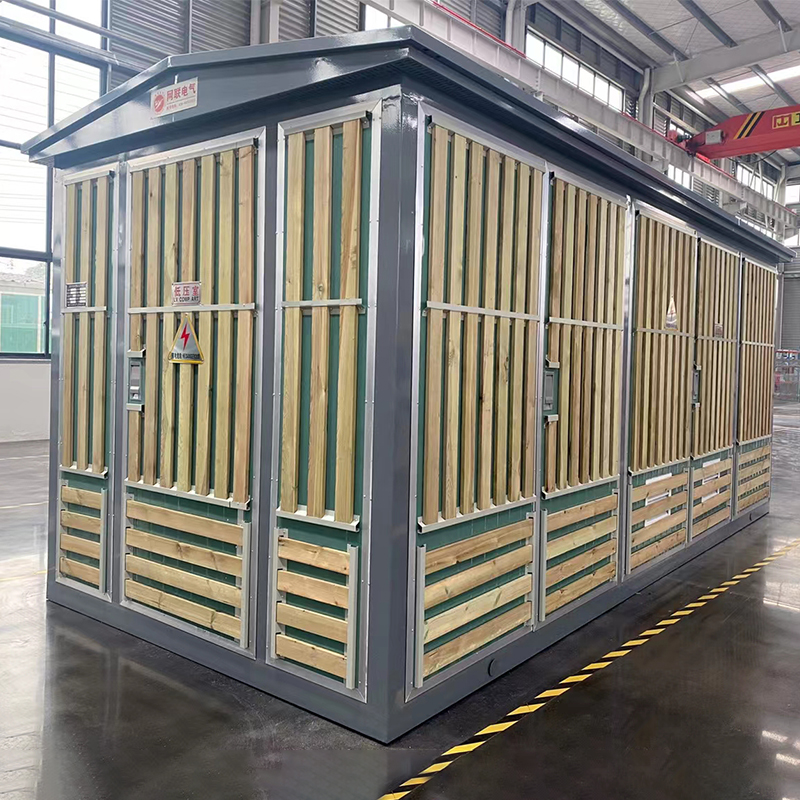

КТП в блочном исполнении европейского типа (деревянная обшивка) (деревянная обшивка)
КТП серии YB европейского типа с декором «деревянные полоски» представляет собой компактное комплектное распределительное устройство, объединяющее в себе высоковольтное коммутационное оборудование, силовой трансформатор и низковольтное распределительное устройство по стандартным схемам подключения. Ключевая особенность — наружный корпус с отделкой в виде деревянных реек или имитации натурального дерева, что позволяет гармонично вписать оборудование в природную или архитектурную среду, не нарушая эстетики окружающего пространства.
Описание
маркер
Описание продукта:
КТП серии YB европейского типа с декором «деревянные полоски» представляет собой компактное комплектное распределительное устройство, объединяющее в себе высоковольтное коммутационное оборудование, силовой трансформатор и низковольтное распределительное устройство по стандартным схемам подключения. Ключевая особенность — наружный корпус с отделкой в виде деревянных реек или имитации натурального дерева, что позволяет гармонично вписать оборудование в природную или архитектурную среду, не нарушая эстетики окружающего пространства.
Типовые сценарии применения:

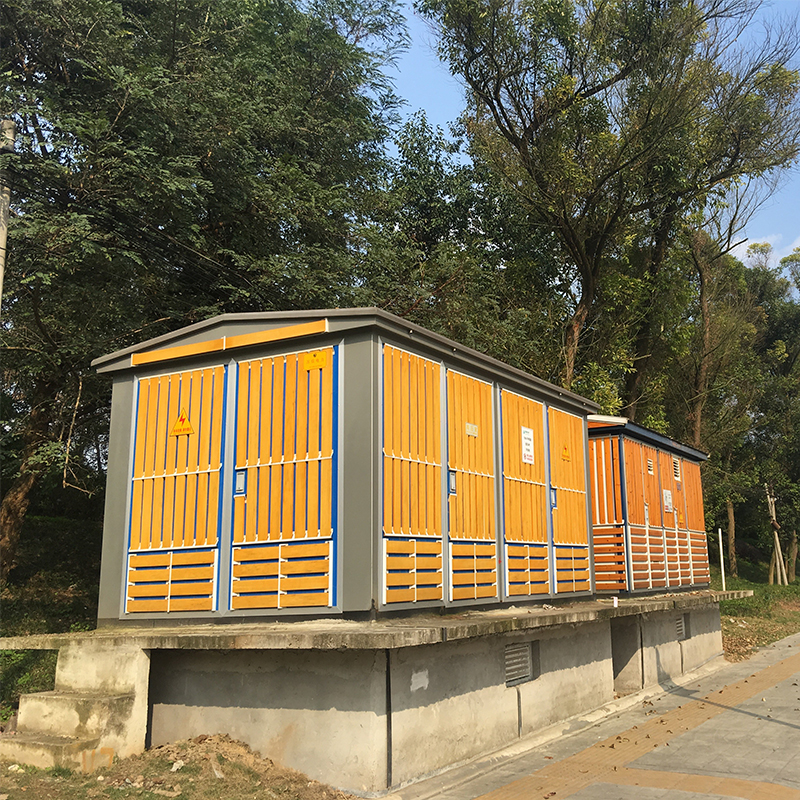

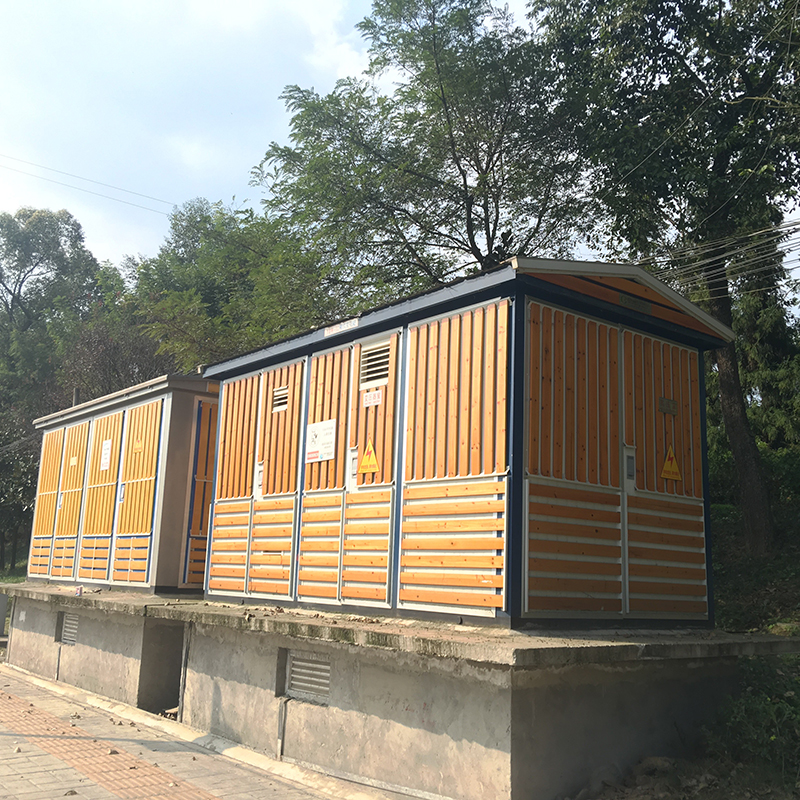

Парковые зоны, жилые кварталы, городские площади, торговые улицы, элитные коттеджные посёлки, поля для гольфа, природные заповедники и другие территории с повышенными требованиями к ландшафтной совместимости.
Дизайн экстерьера с акцентом на эстетику:
Имитация натуральной древесины: Наружные панели корпуса оформлены деревянными рейками или их высококачественной имитацией, что придаёт подстанции естественный и привлекательный вид.
Материалы и технологии: Используется высококачественная древесина кедра, прошедшая вакуумную сушку и антисептическую пропитку, либо металлические панели с имитацией дерева (повышенная долговечность).
Концепция дизайна: Соответствие принципам экологичности и гармонии с природой в городской среде, позволяя электротехническому оборудованию «растворяться в ландшафте».
Индивидуальная цветовая гамма: Возможность заказа в оттенках светлого дерева, тёмного дерева, античной древесины и других вариантах согласно архитектурному стилю объекта.
Характеристики продукта:
Теплоизоляция и вентиляция: Корпус оснащён естественными вентиляционными каналами, возможна установка принудительной системы вентиляции с терморегуляцией.
Защита от конденсата: Отсек трансформатора оборудован системой автоматического контроля температуры, нагревателями и устройствами предотвращения конденсации влаги.
Пылезащита и защита от мелких животных: Вентиляционные жалюзи оснащены пылезащитными фильтрами, предотвращающими проникновение грызунов и других мелких животных.
Полностью герметичная эксплуатация: Защита от влаги, коррозии, пыли, грызунов, огня и несанкционированного доступа.
Основные параметры:
Номинальное напряжение: 6 кВ, 10 кВ, 35 кВ
Номинальный ток: 630 А, 1250 А, 2500 А
Номинальный ток отключения короткого замыкания: 20 кА, 25 кА, 31,5 кА
Номинальная частота: 50 Гц
Диапазон мощности: от 50 кВА до 2500 кВА
