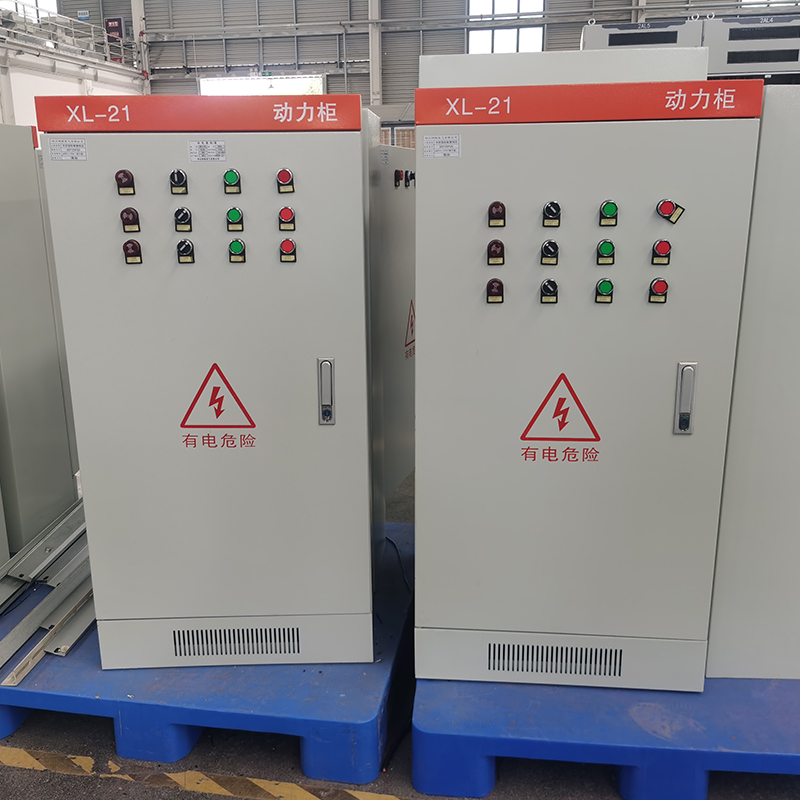

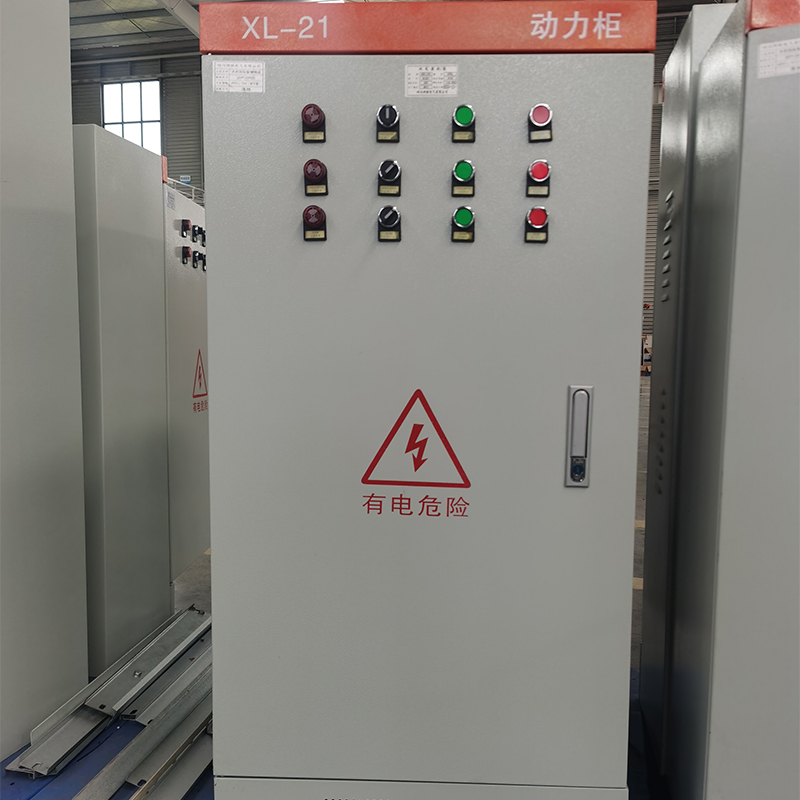

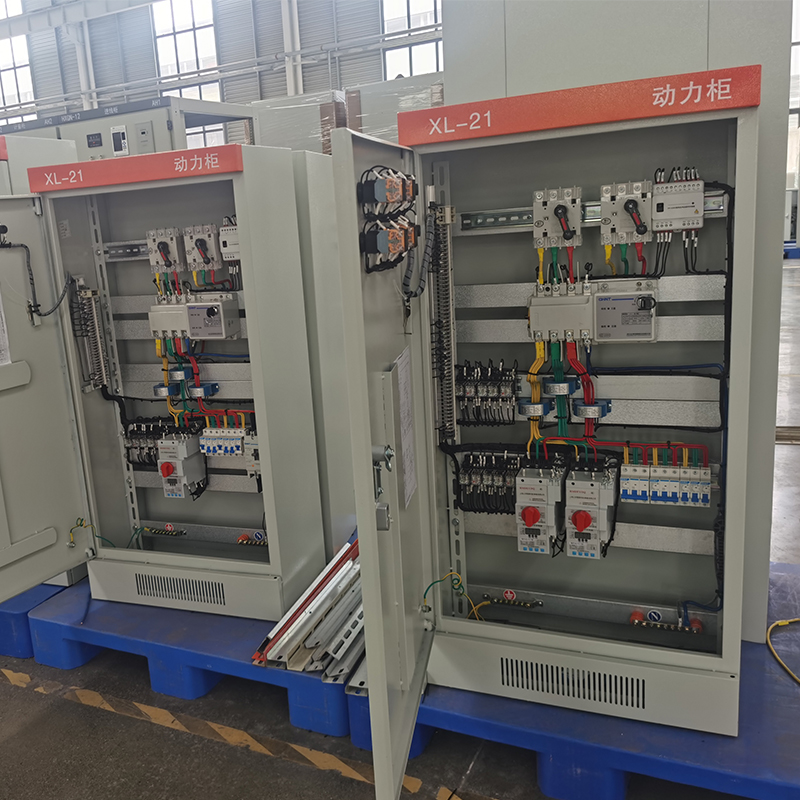

Шкаф XL-21
XL-21 представляет собой классический силовой распределительный шкаф низкого напряжения закрытого исполнения. Он отличается простой конструкцией, надёжной работой и экономичностью. Широко применяется на промышленных и горнодобывающих предприятиях, в строительстве и энергетических системах для распределения электроэнергии и управления силовым оборудованием и осветительными сетями.
Описание
маркер
Описание продукта:
XL-21 представляет собой классический силовой распределительный шкаф низкого напряжения закрытого исполнения. Он отличается простой конструкцией, надёжной работой и экономичностью. Широко применяется на промышленных и горнодобывающих предприятиях, в строительстве и энергетических системах для распределения электроэнергии и управления силовым оборудованием и осветительными сетями.
Расшифровка обозначения модели:
Обозначение «XL-21» имеет следующее отраслевое значение:
X — корпусное исполнение.
L — силовое распределение.
21 — порядковый номер разработки или серийный номер, являющийся распространённым типоразмером в данной серии.
Условия эксплуатации
Для обеспечения нормальной работы и срока службы оборудования место установки должно удовлетворять следующим условиям:
Высота над уровнем моря: не более 2000 м.
Температура: диапазон температуры окружающего воздуха от –5 °C (или –20 °C) до +40 °C, среднесуточная температура за 24 часа не должна превышать +35 °C.
Влажность: при максимальной температуре +40 °C относительная влажность не должна превышать 50 %; при более низких температурах допускается более высокая относительная влажность (например, 90 % при +20 °C), однако следует учитывать возможное образование конденсата.
Окружающая среда: установка должна производиться в местах, не подверженных сильной вибрации, взрывоопасной среде и воздействию коррозионных газов.
Конструкция и особенности:

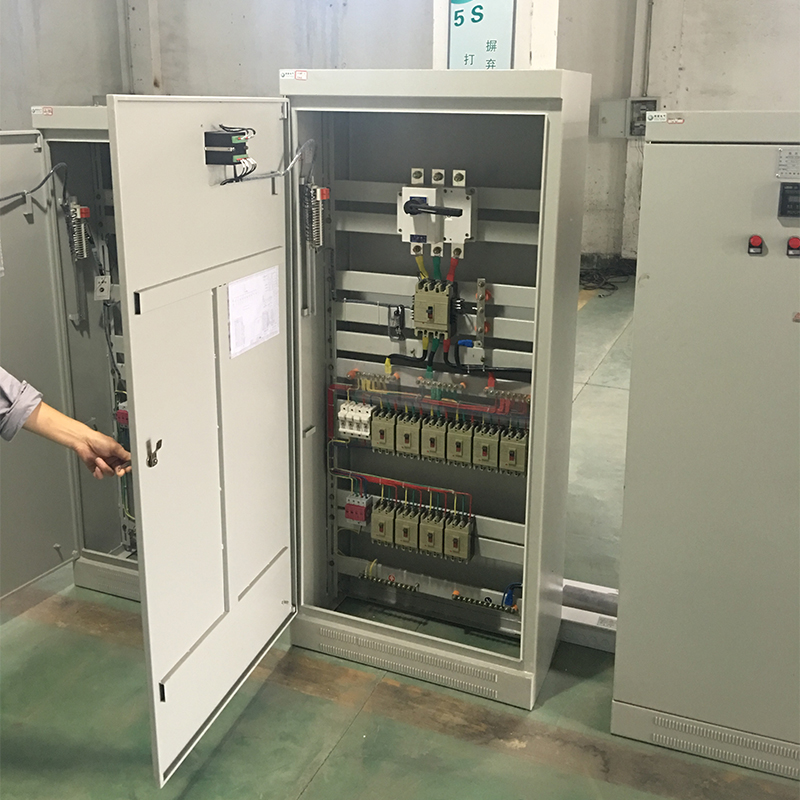

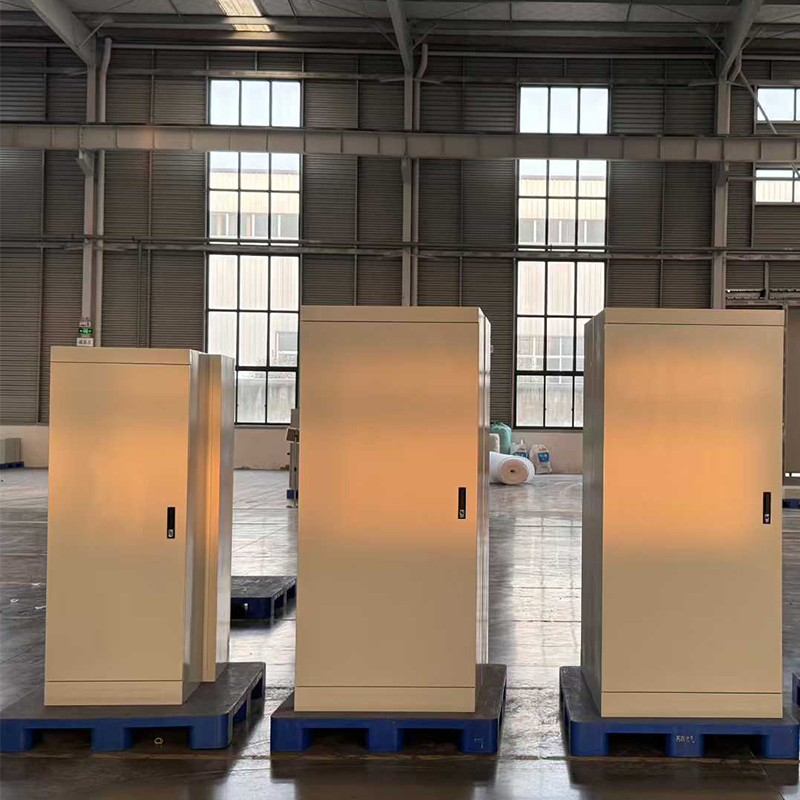

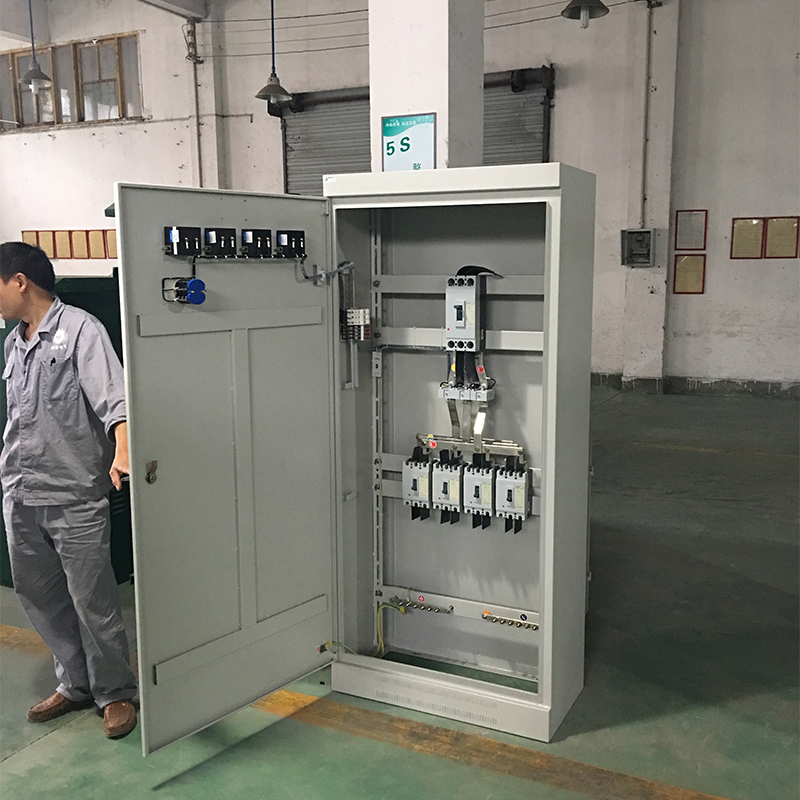

1.Конструкция шкафа
Материал: изготавливается из высококачественной холоднокатаной листовой стали методом гибки и сварки, толщина обычно не менее 1,5 мм, что обеспечивает прочность.

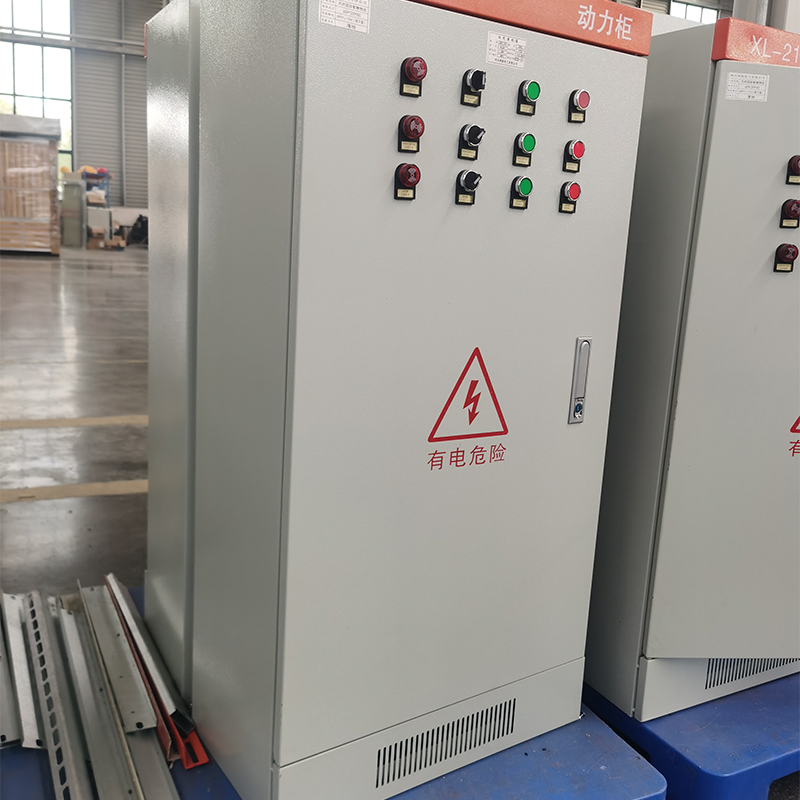

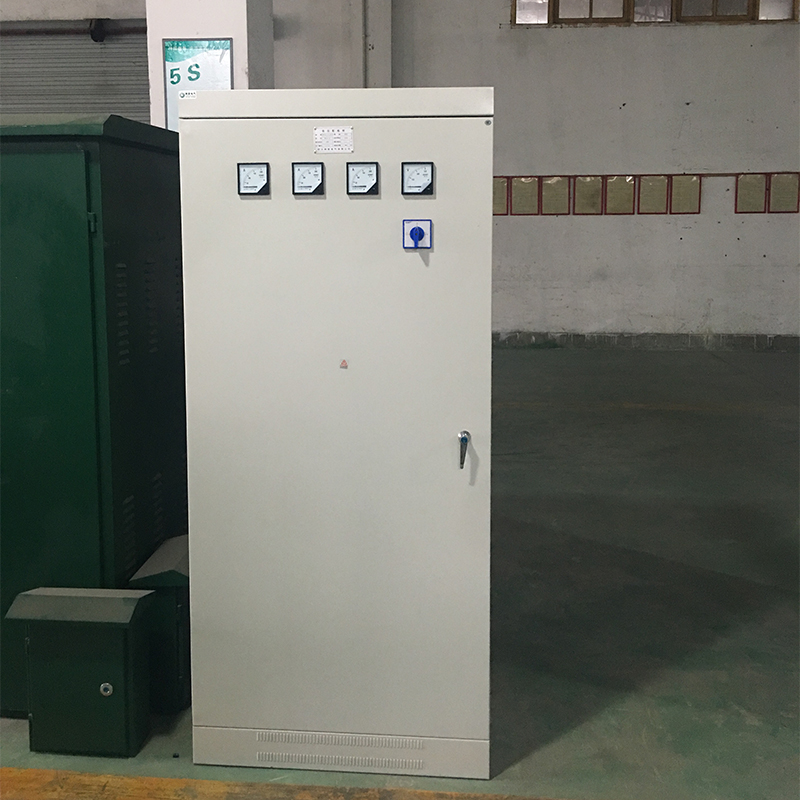

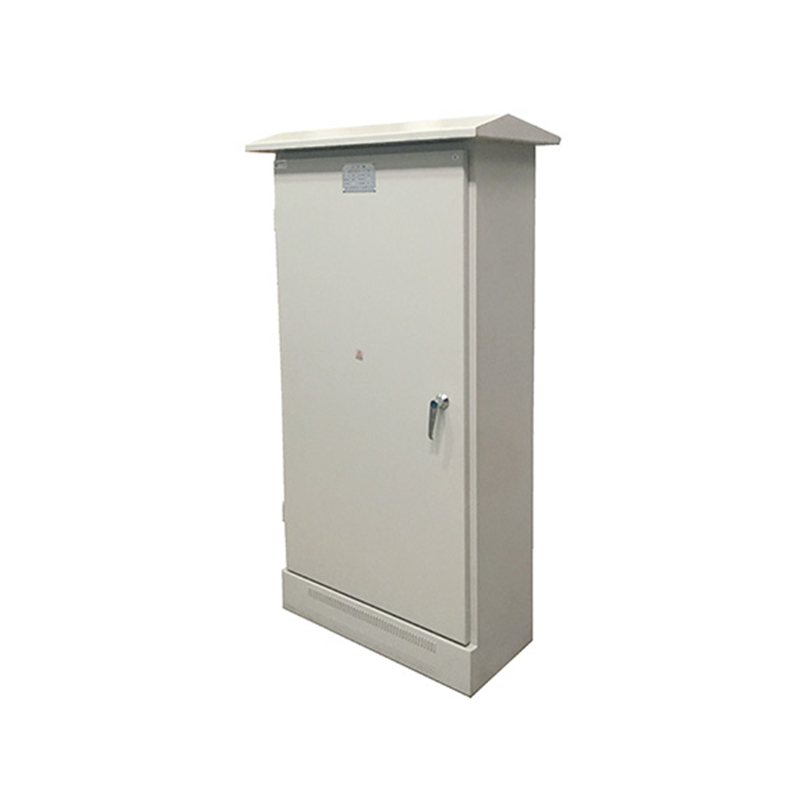

Компоновка: как правило, закрытого исполнения, с односторонним обслуживанием, возможна установка вплотную к стене (ревизия с передней стороны). Спереди расположена одностворчатая дверь левого открывания, на двери могут устанавливаться измерительные приборы, сигнальные лампы и кнопки.
Ввод и вывод кабелей: кабели, как правило, вводятся и выводятся снизу, внутри шкафа предусмотрено достаточное пространство для подключения и кронштейны для фиксации кабелей.
2.Основные функции
Распределение электроэнергии: посредством шин и отходящих автоматических выключателей электроэнергия распределяется по различным цепям нагрузки.
Защита цепей: встроенные автоматические выключатели и плавкие предохранители обеспечивают защиту от перегрузки и короткого замыкания; в цепях электродвигателей могут устанавливаться тепловые реле для защиты от обрыва фаз и перегрузки.
Управление и мониторинг: возможна установка контакторов для местного или дистанционного управления; вольтметры и амперметры на панели служат для контроля рабочих параметров сети.

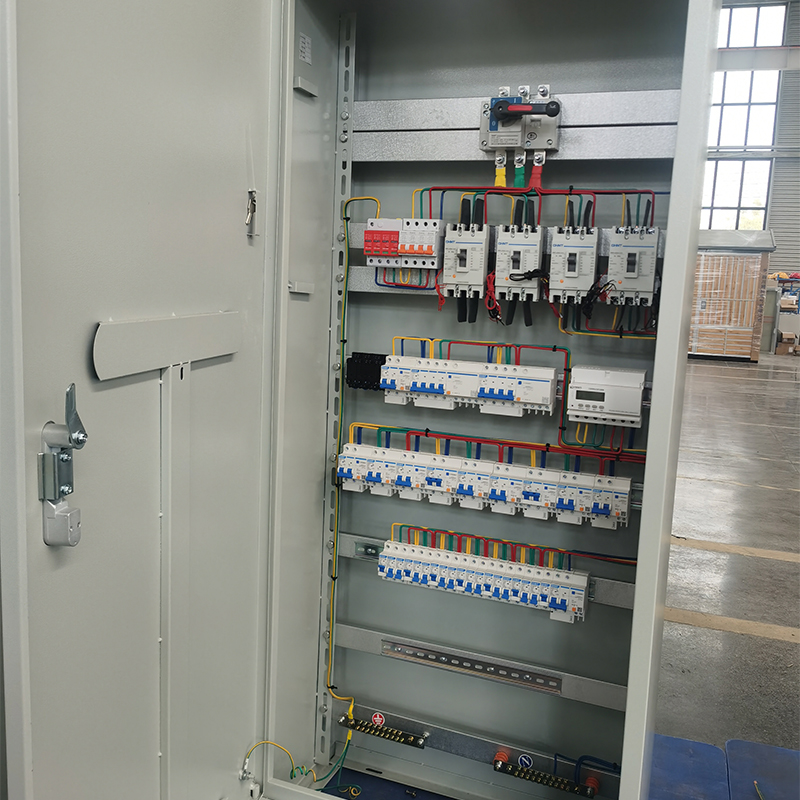

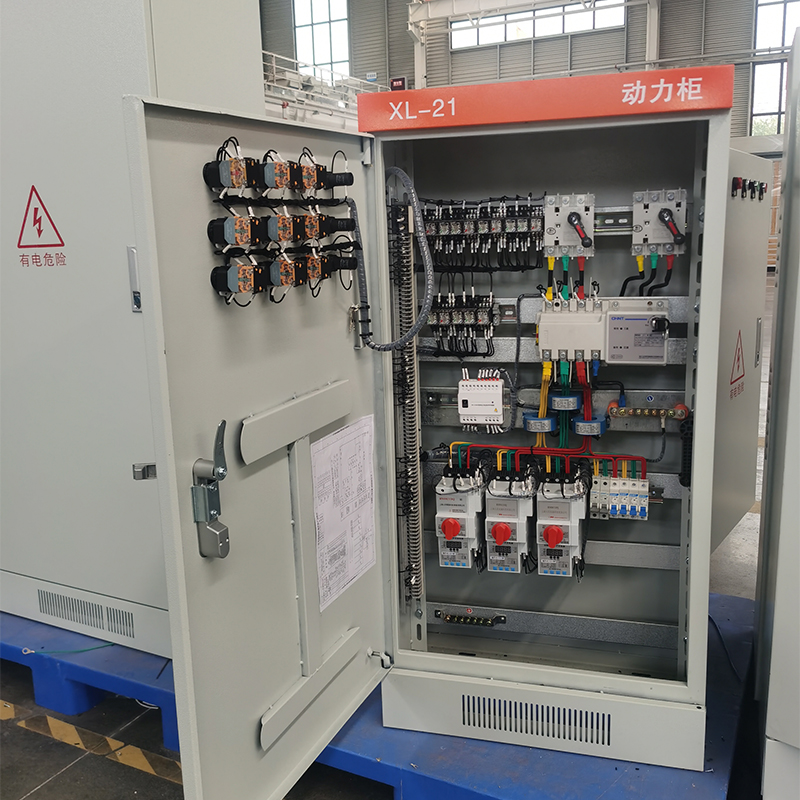

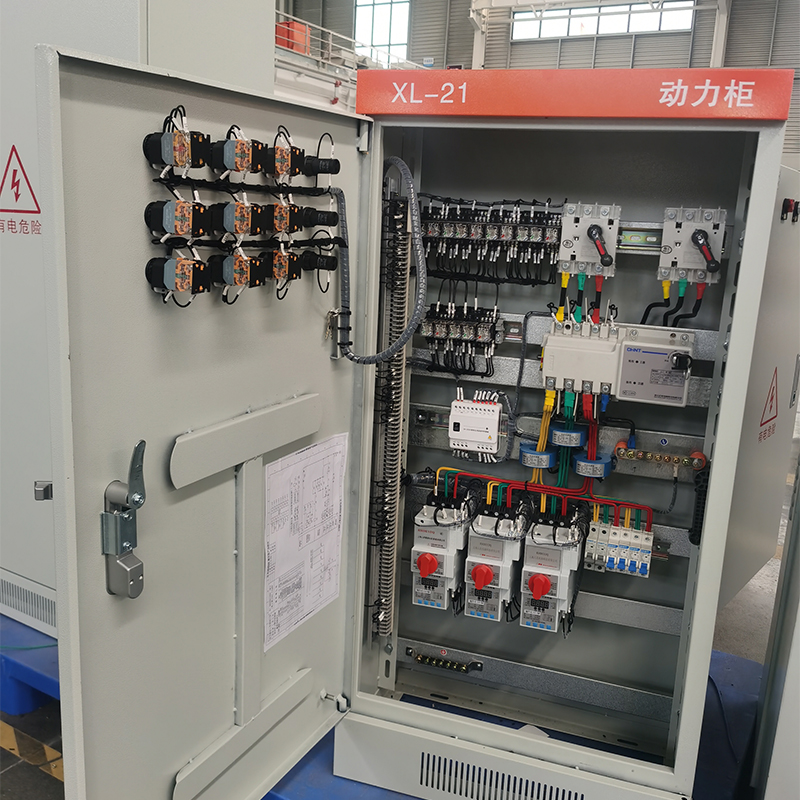

3.Внутренний монтаж
Внутренние компоненты крепятся на монтажных рейках или панелях, схема компоновки отличается гибкостью и широкой унификацией, что облегчает последующее техническое обслуживание и ремонт.
Основные параметры:
Номинальное напряжение: 380 В
Номинальная частота: 50 Гц
Номинальный ток главных шин: 10–630 А
Степень защиты: IP30
